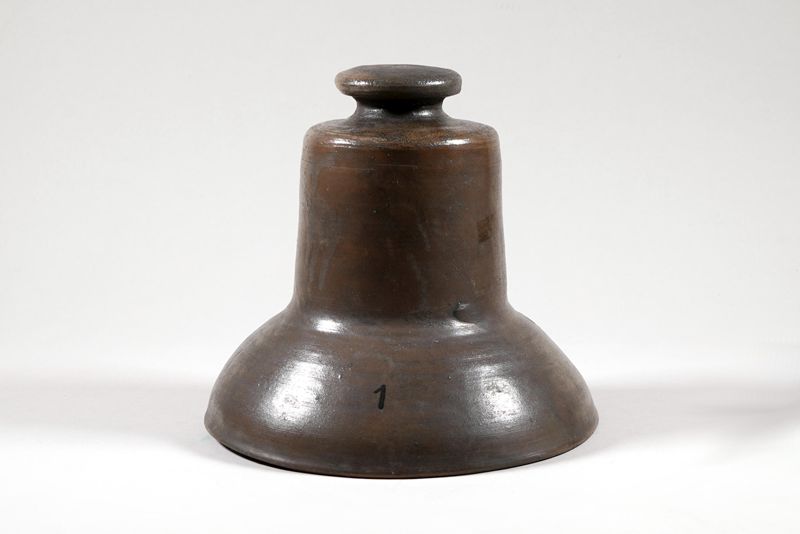

württembergischer Isolator für Telegrafenleitungen mit einfacher Glocke

Datierung

1851

Hersteller

unbekannt

Besitzer

Königlich Württembergische Telegraphen, Telegraphenwerkstätte Stuttgart (1864 - 1918)

Verwender

Königlich Württembergische Telegraphen

Verwendungsort

Württemberg, Deutschland

Geografischer Bezug

Stuttgart, Baden-Württemberg, Deutschland

Material

Keramik/Steingut

Farbe

dunkelgrau

Objektmaß Zylinder/Kegel (d x h)

225 x 204 mm

Gewicht

1,86 kg

Systematik

Aufkleber

Objektart

Original

Inventar-Nr.

3.0.5063



Zu Beginn der elektrischen Telegrafie hatte man mit unterirdisch verlegten Leitungen experimentiert, jedoch setzten sich wegen mangelnder Isolation und aus Kostengründen Freileitungen aus zwischen Masten gespannten Eisen-, Kupfer- oder Bronzedrähten durch. Bei den durch die Luft isolierten Drähten bestand das Problem, die Drähte gegenüber dem Mast zu isolieren und gleichzeitig sicher zu befestigen und ausreichend straff zu spannen, so dass die Befestigung auch den Zugbelastungen bei Sturm und Eis standhielt.

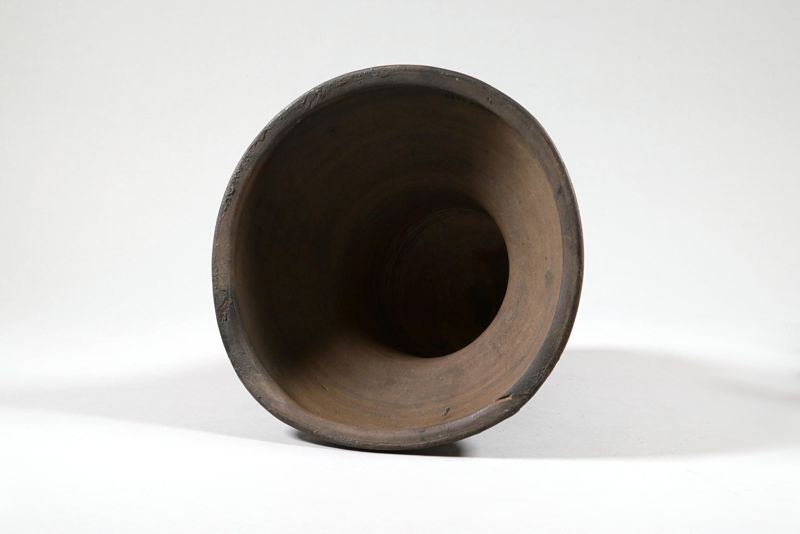

Da die Qualität der Verbindung von möglichst geringen Verlusten in der Leitung abhing, spielte die Isolation der Befestigung eine wichtige Rolle. Daher experimentierte man mit zahlreichen verschiedenen Arten und Formen von Isolatoren, mit denen man die Drähte an den Masten befestigte. Das Problem mit dem Regenwasser löste man durch die Glockenform, an deren unterem Rand das Wasser abtropfte, während die Glocke innen trocken blieb. Schwierigkeiten bereitete jedoch hohe Luftfeuchtigkeit, Nebel und Tau, der sich auf der Innenseite der Glocke niederschlug. Dies wurde 1858 durch die Doppelglocke nach Chauvin gelöst.

In der Mustersammlung der Telegraphenwerkstätte Stuttgart - die für den Bau und den Unterhalt der württembergischen Telegrafenlinien zuständig war - hat sich eine Sammlung von Isolatoren aus den 1850er und 1860er Jahren erhalten, als man mit verschiedenen Formen und Materialien experimentierte. Aus dieser Sammlung stammt auch dieser Isolator.

Isolatoren dieser Art wurden zuerst auf der im April 1851 in Betrieb genommenen Eisenbahnstrecke Heilbronn-Stuttgart-Ulm-Friedrichshafen verwendet. Auf 250 km wurden 8.500 Telegrafenstangen von 24 Fuß (knapp 7 Meter) im Abstand von jeweils 35 - 40 m aufgestellt. Die Stangen wurden angekohlt und mit Asphalt überzogen, um sie haltbarer zu machen. Oben hatte jede Stange einen Durchmesser von 8 cm, darauf war der Isolator aufgesetzt. Der Kupferdraht hatte eine Stärke von 1,4 mm.
