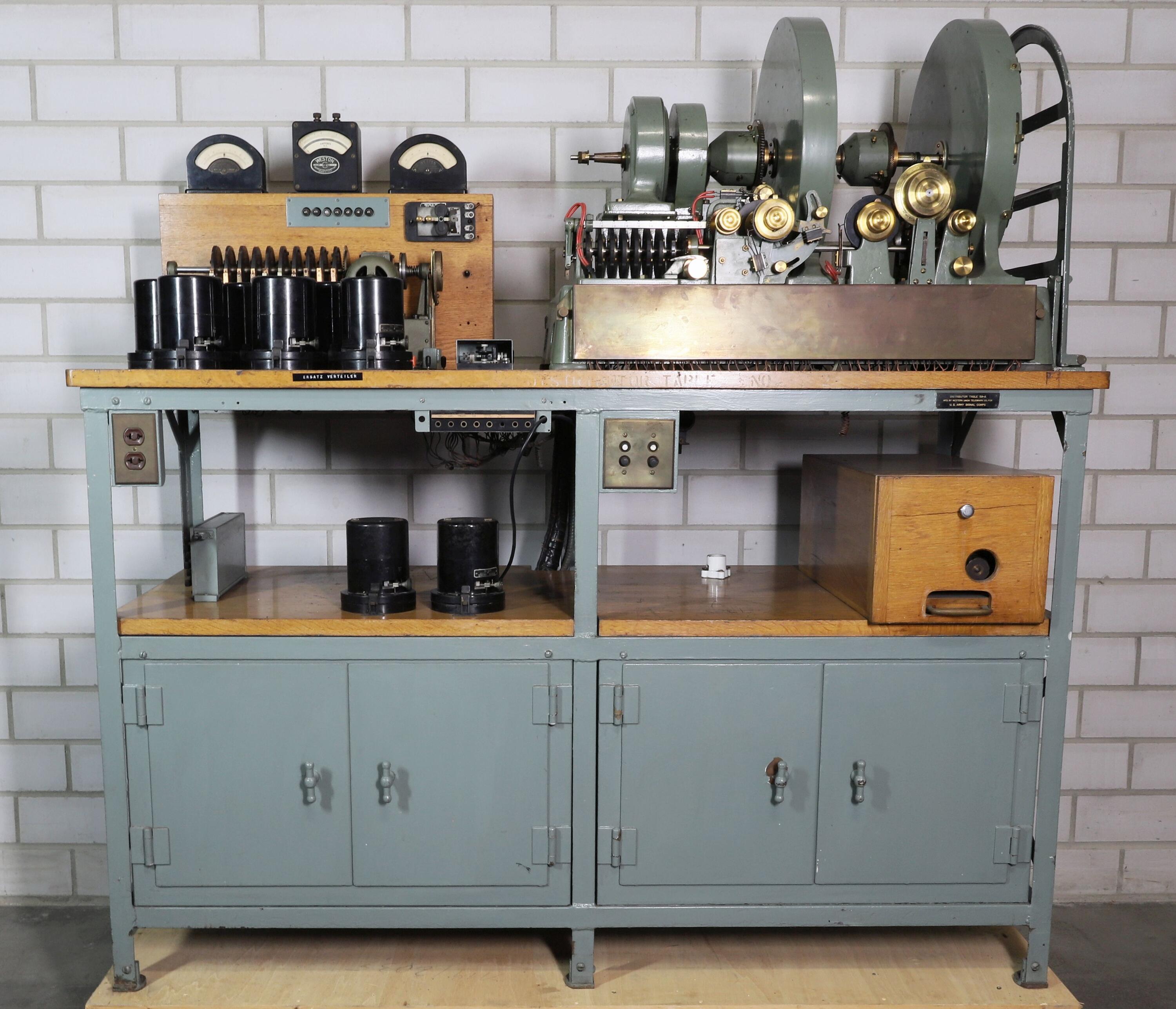

Verteiler-Tisch "Distributor Table 59-A" der Multiplex-Anlage des ehemaligen deutschen Azorenkabels
Datierung
1944
Hersteller
Western Union Telegraph Co. (gegr. 1856)
Hersteller
General Electric Co. (seit 1892)
Hersteller
Morkrum-Kleinschmidt Company (1924 - 1928)
Auftraggeber
United States Army Signal Corps (USASC) (gegr. 1860)
Besitzer
Deutsch-Atlantische Telegraphengesellschaft (DAT) (gegr. 1899)
Verwender
Deutsche Bundespost, Seekabelübertragungsstelle Emden
Verwendungsort
Emden, Deutschland
Verwendungsort
Horta, Azoren, Portugal
Material
Metalle; Holz; Kunststoffe
Farbe
grau; braun; messingfarbig
Gewicht
454 kg
Objektmaß (b x h x t)
1675 x 1696 x 740 mm
Systematik
Telegrafie/Seekabel-Telegrafie
Telegrafie/Multiplex-Telegrafie
Telegrafie/Multiplex-Telegrafie
Beschriftung
MFD by Western Union Telegraph Co. For U.S. Army Signal Corps
Objektart
Original
Inventar-Nr.
4.2003.509
Das Azorenkabel von Emden über Horta auf den Azoren nach Coney Island in New York wurde im Jahre 1900 verlegt. 1927 wurde der Betrieb auf Fünffach-Drucktelegrafie umgestellt. Bis dahin erfolgte der Betrieb mit Siphon-Rekordern in Kurvenschrift, nun waren 1500 Buchstaben in der Minute möglich.
Das Kabel wurde ab 1927 im Fünffach-Multiplex im Fünferalphabet, dem normalen Fernschreibalphabet, betrieben. Angeschlossen waren normale Fernschreib-Drucker. Die Verteiler liefen mit 314 Umdrehungen/Minute und konnten bei fünf Sektoren 1570 Zeichen/Minute übertragen. Der Gleichlauf der Verteiler wurde durch Stimmgabeln einer bestimmten Frequenz aufrechterhalten. Da das Kabel nicht duplex in beide Richtungen betrieben werden konnte, wurde abwechselnd für zwei Minuten in eine Richtung gesendet und dann automatisch umgeschaltet.
Bei Ausbruch des Zweiten Weltkrieges wurde das Kabel in der Höhe von Dover durchtrennt. Nach der Invasion in der Normandie 1944 wurde das Kabel wieder aufgenommen und nach Cherbourg umgeschwenkt und vom U.S. Signal Corps weiter betrieben. In dieser Zeit wurde die technische Ausstattung des Kabels erneuert.
Ende der 1950er Jahre wurde das Kabel an die Deutsch-Atlantische Telegraphengesellschaft zurückgegeben, die das Kabel noch kurzzeitig von 1960 bis 1962 betrieb - allerdings mit amerikanischem Personal von Western Union. Anschließend gelangte die Anlage ins Bundespostmuseum nach Frankfurt.
Das Kabel wurde ab 1927 im Fünffach-Multiplex im Fünferalphabet, dem normalen Fernschreibalphabet, betrieben. Angeschlossen waren normale Fernschreib-Drucker. Die Verteiler liefen mit 314 Umdrehungen/Minute und konnten bei fünf Sektoren 1570 Zeichen/Minute übertragen. Der Gleichlauf der Verteiler wurde durch Stimmgabeln einer bestimmten Frequenz aufrechterhalten. Da das Kabel nicht duplex in beide Richtungen betrieben werden konnte, wurde abwechselnd für zwei Minuten in eine Richtung gesendet und dann automatisch umgeschaltet.
Bei Ausbruch des Zweiten Weltkrieges wurde das Kabel in der Höhe von Dover durchtrennt. Nach der Invasion in der Normandie 1944 wurde das Kabel wieder aufgenommen und nach Cherbourg umgeschwenkt und vom U.S. Signal Corps weiter betrieben. In dieser Zeit wurde die technische Ausstattung des Kabels erneuert.
Ende der 1950er Jahre wurde das Kabel an die Deutsch-Atlantische Telegraphengesellschaft zurückgegeben, die das Kabel noch kurzzeitig von 1960 bis 1962 betrieb - allerdings mit amerikanischem Personal von Western Union. Anschließend gelangte die Anlage ins Bundespostmuseum nach Frankfurt.
